【ZS型蒸汽噴射器】產品：
【ZS型蒸汽噴射器】產品簡介：
ZS型蒸汽噴射器是水力噴射串聯蒸汽泵，它是利用水噴射和蒸汽噴射抽吸氣體獲得真空的新型設備。離心泵將靜止水壓力提高，壓力水從蒸汽噴嘴中高速噴射出來，使噴嘴出口處的壓力降低，形成真空，將外界氣（液）體抽吸進來，共同進入混合管，通過擴散管而與水力噴射器配套使用，它比機械真空泵具有以下特點：
1、結構簡單，性能可靠穩定，低位安裝，工作安全操作，維修方便。
2、抽氣量大，形成真空快而可靠，對被電解質無要求，可適用于多種化學解質。
3、設備內部無相對運動部件，使設備經久耐用，運輸費用低。
4、耐腐蝕性能好，花板材料用鑄鐵，鑄鐵襯聚在氟氯乙烯塑料、四氟乙烯和不銹鐵制造，提高了蒸汽噴射器的耐壓、耐酸、耐腐蝕性能，使之更適用于各種濃度的酸、堿和多種有機溶劑等腐蝕性介質。
【ZS型蒸汽噴射器】產品用途：
水噴射真空泵是目前工程中使用很廣、效果較好的真空獲得裝置。適用于蒸餾、蒸發、濃縮、干燥、結晶、吸收、傳質、冷凝、除氧、供氧、輸送、三廢治理等多種場合。在化工、制藥、食品、印染、制革、環保、輕工、冶金等方面應用甚廣ZSB型蒸汽噴射器 ZS系列蒸汽噴射器，是一種新興的真空獲得設備，在國民經濟中發揮很大的作用。
ZSB型水噴射真空泵結構簡單、工作可靠、噪音低、無污染、使用壽命長、極少維修、管理使用方便、便于綜合利用ZSB型蒸汽噴射器 ZS系列蒸汽噴射器。尤其適用于作為傳質和化學混合反應設備或抽吸有害氣體及粉塵。
【ZS型蒸汽噴射器】型號意義：
例如：ZS-100L
???ZS-蒸汽噴射器
???100-蒸發量
【ZS型蒸汽噴射器】性能參數：
|
型?? 號 |
蒸發量 |
排氣量 |
工作水壓 |
耗氣量 |
汽壓 |
電機水泵 |
|
ZS-60L |
755 |
60 |
3 |
40 |
3 |
3BA-9 |
|
ZS-80L |
755 |
80 |
3 |
40 |
3 |
3BA-9 |
|
ZS-100L |
755 |
100 |
3 |
40 |
3 |
3BA-9 |
|
ZS-120L |
755 |
120 |
3 |
40 |
3 |
3BA-9 |
|
ZS-130L |
755 |
130 |
3 |
45 |
3 |
3BA-9 |
|
ZS-150L |
755 |
150 |
3 |
45 |
3 |
3BA-9 |
|
ZS-180L |
680 |
180 |
4 |
50 |
4 |
4BA-12 |
|
ZS-230L |
680 |
230 |
4 |
60 |
4 |
4BA-12 |
【ZS型蒸汽噴射器】性能曲線圖：

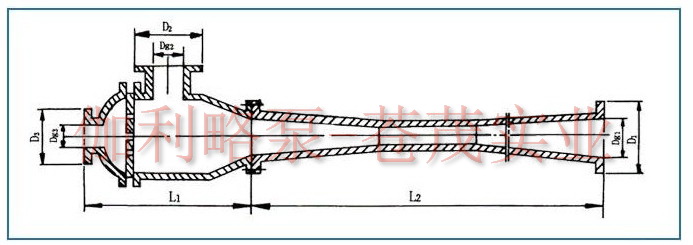

【ZS型蒸汽噴射器】安裝示意圖：
|
型號 |
L1 |
L2 |
D1×Dg1 |
D2×Dg2 |
D3×Dg3 |
重量 |
|||
|
尺寸 |
螺孔 |
尺寸 |
螺孔 |
尺寸 |
螺孔 |
||||
|
ZS-60L 80L |
440 |
804 |
166×80 |
φ14×4 |
140×50 |
φ14×4 |
140×38 |
φ14×4 |
7 |
|
ZS-100L 120L |
421 |
806 |
185×80 |
φ18×4 |
160×70 |
φ14×4 |
140×50 |
φ14×4 |
71 |
|
ZS-120L 120L |
421 |
806 |
185×80 |
φ18×4 |
160×70 |
φ14×4 |
140×50 |
φ14×4 |
75 |
|
蒸汽泵 |
316 |
804 |
160×70 |
φ14×4 |
170×50 |
φ14×6 |
G3/4” |
? |
45 |

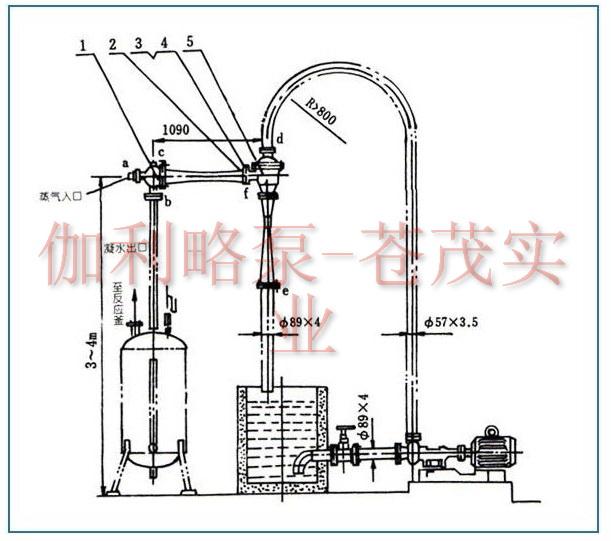

【ZS型蒸汽噴射器】安裝示意圖：
?
【ZS型蒸汽噴射器】安裝說明：?
1.本設備需以3公斤力/厘米2進行水壓試驗，5分鐘以后降至1公斤力/厘米2（表壓）
2.本設備需以1公斤力/厘米2進行氣密性試驗，時間為2小時，每小時平均泄露量不得超過0.2%（以上兩項試驗不包括出水管）。
3.本設備應根據安裝設計圖紙進行安裝，各法蘭連接不作為支承重量之用，假想線部分設備由工藝決定選用。?
【ZS型蒸汽噴射器】接管表：?
|
序號 |
規格 |
連接法蘭標準號 |
緊密面形式 |
用途 |
|
a |
G3/4” |
—— |
絲扣 |
蒸汽進口 |
|
b |
φ2” |
—— |
凹凸 |
氣體進口 |
|
c |
M20×1.5 |
—— |
絲扣 |
真空表接口 |
|
d(e) |
φ50（φ80） |
HG5010-58 |
平面 |
水進（出）口 |
【ZS型蒸汽噴射器】故障原因及排除方法：?
|
故?障 |
原?因 |
排 除 方 法 |
|
真空度達不到 |
循環水的堿或酸的濃度增高，多孔板或擴壓器的孔徑有水垢縮小了。 |
用酸液清洗或更換零件。 調整循環水的酸堿濃度。 |
|
水池中的循環水溫度升高。 |
更換或加入部分循環水，降低水溫。 |
|
|
水泵故障，壓力突然下降，流量減少。 |
更換水泵。 清洗水泵葉輪和內殼的水垢或異物。 |
|
|
系統泄漏。 |
檢查系統進行堵漏。 |
|
|
循環水中夾帶大量氣泡。 |
在排水管和水泵進水管之間設置擋板。 循環水中帶有大量氣泡，更換循環水。 |
|
|
倒水 |
噴嘴、多孔板孔徑腐蝕變形。 |
更換噴嘴或多孔板。 調節水池中的酸堿濃度。 |
|
噴嘴、多孔板加工不準確。 |
正確加工符合圖紙精度標準。 |
|
|
混和管加工不準確，表面腐蝕。 |
正確加工保證同心度，光潔度，符合標準。 |
|
|
多孔板有異物堵塞。 |
清除異物。 清理水池。 |
|
|
水泵壓力突然降低。 |
檢查水泵，更換或修理。 |
|
|
操作程序不當。 |
關水泵排水與大氣平衡。 |
|
|
循環水倒流入系統中。 |
在系統中安裝止回閥 |
|
|
大氣壓力波動影響背壓。 |
在排水管下接一米長的尾管 |
聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，ZS型蒸汽噴射器性能參數、ZS型蒸汽噴射器使用場合、ZS型蒸汽噴射器材質要求、ZS型蒸汽噴射器結構、ZS型蒸汽噴射器安裝尺寸以及ZS型蒸汽噴射器的價格等詳情，我們一定會盡心盡力為您提供優質的服務。?
